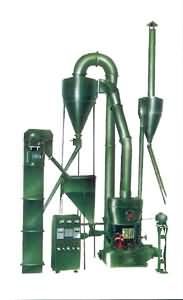

3R1410、2115、2615、4R2714強力2714及3016、3216型懸輥式雷蒙磨是適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的高效閉路循環的高細制粉設備，是代替球磨機加工粉末的一種新型磨粉機，產量能耗均達到國家標準，居國內先進水平，備受各行業用戶的好評。

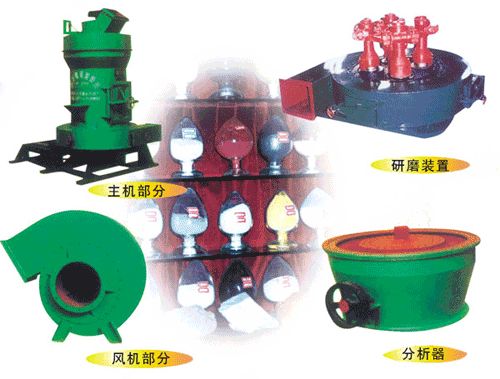

該產品機采用國外同類產品的先進結構，并在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機效率高，電耗低，占地面積小，一次性投資小。磨輥在離心力的作用緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。該機的風選氣流是在風機--磨殼--旋風分離器--風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。
用途和適用范圍：
本品適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、錳礦、鈦礦、銅礦、鉻礦、耐火材料、保溫材料、煤焦、煤粉、碳黑、陶士、骨粉、鈦白粉、氧化鐵、石英等莫氏硬度不大于7級，濕度在6％以下的非易燃易爆的礦產，化工、建筑等行業的300多種物料的高細制粉的加工，成品粒度在80-325目 范圍內任意調節，部分物料最高可達600目。
|
型號 |
3R1410 |
3R1815 |
3R2615 |
3R2715 |
4R2716 |
|
最大進料 mm |
5-8 |
15 |
20 |
20 |
15-25 |
|
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
|
班產量t |
1-10 |
1-15 |
2-25 |
3-30 |
3-30 |
|
主軸轉速 r/min |
280 |
200 |
165 |
165 |
165 |
|
磨環內徑 mm |
405 |
550 |
780 |
830 |
830 |
|
磨輥直徑 mm |
140 |
180 |
260 |
270 |
270 |
|
磨輥高度 mm |
100 |
150 |
150 |
150 |
160 |
|
主機電機 kw |
Y 160M -6-7.5 |
Y 180L -8-11 |
Y225S-8-18.5 |
Y 225M -8-18.5 |
Y 225M -8-22 |
|
風機電機 kw |
Y132S-4-5.5 |
Y 132M -4-7.5 |
Y 160L -4-15 |
Y 180M -4-18.5 |
Y 180M -4-18.5 |
|
分析電機 kw |
Y 190L -6-1.1 |
Y 100L -6-1.5 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
Y 112M -6-2.2 |
|
外型尺寸 mm |
3400*2161*3246 |
4200*3900*4300 |
5970*4000*5000 |
5970*4000*5200 |
5970*4000*5200 |
|
總重量 Kg |
2500 |
2950 |
3800 |
4000 |
4000 |
|
型號 |
4R3016 |
3R4R3117 |
4R3216 |
5R3818 |
5R4119 |
|
最大進料 mm |
15-25 |
15-25 |
20 |
30 |
30 |
|
成品粒度 mm |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
0.044-0.125 |
|
班產量t |
3-36 |
3-36 |
3-38 |
3-50 |
6-66 |
|
主軸轉速 r/min |
152 |
152 |
130 |
108 |
103 |
|
磨環內徑 mm |
880 |
910 |
970 |
1205 |
1280 |
|
磨輥直徑 mm |
300 |
310 |
320 |
380 |
410 |
|
磨輥高度 mm |
160 |
170 |
160 |
180 |
190 |
|
主機電機 kw |
Y 225M -8-30 |
Y 250M -8-30 |
Y225S-4-37 |
Y280S-4-75 |
Y280S-4-75 |
|
風機電機 kw |
Y 180L -4-30 |
Y 200L -4-30 |
Y 200L -4-30 |
Y 225M -4-45 |
Y 250M -4-55 |
|
分析電機 kw |
Y 132M -4-4 |
Y 132M -6-4 |
YCT200-4A-5.5 |
YCT200-4B-7.5 |
YCT200-4B-7.5 |
|
外型尺寸 mm |
7500*4500*7200 |
7500*4000*7200 |
9900*5800*9000 |
8000*7000*9800 |
8000*7850*9800 |
|
總重量 Kg |
750 |
9500 |
14000 |
19300 |
26500 |
