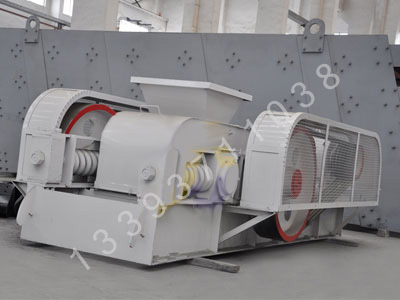

對輥式破碎機是利用兩組單獨傳動的輥軸,相對旋轉產生的擠軋力和磨剪力來破碎物料。當物料進入破碎機器的破碎腔以后,物料受到轉動輥軸的嚙力作用,使物料被逼通過兩輥之間,同時受到輥軸的擠軋和剪磨,物料即開始碎裂,碎裂后的小顆粒沿著輥子旋轉的切線,通過兩輥軸的間隙,向機器下方拋出,超過間隙的大顆粒物料,繼續被破碎成小顆粒排出。
對輥式破碎機主要用途
對輥式破碎機工作可靠、維修簡單、運行成本低，排料粒度大小可調。按照輥子數量可分為雙輥破碎機和四輥破碎機，可廣泛用于耐材、水泥、冶金、化工、電力、煤炭等行業對脆性和韌性的物料加工。對輥破碎機供選礦、化學、水泥、建筑材料等工業部門中碎和細碎各種中等硬度以下的礦石和巖石之用。
對輥式破碎機工作原理
1、該系列對輥式粉碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
對輥式破碎機技術參數
| 規格型號 | 給料粒度 | 出料粒度 | 產量（t/h） | 電機功率（t/h） | 機重 |
| 2PG—400×250 | ≤25 | 1-8 | 5-10 | 11 | 1500 |
| 2PG—610×400 | ≤40 | 1-20 | 13-35 | 30 | 4500 |
| 2PG—750×500 | ≤40 | 2-20 | 15-40 | 37 | 12250 |
| 2PG—900×500 | ≤40 | 3-40 | 20-50 | 44 | 14000 |
