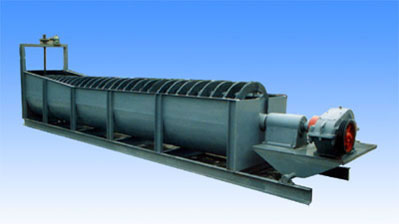

| 螺旋分級機 | 螺旋分級機 主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及 金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。分級機是是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。
|
| | |
| 螺旋分級機技術參數: |
螺旋分級機主要技術參數：
規格型號 |
螺旋直徑 |
水槽長度 |
螺旋轉速（r/min） |
生產能力（t/d） |
電機功率 |
重量
（t） |
返砂 |
溢流 |
傳動 |
提升 |
FG7.5 |
750 |
5500 |
6-10 |
340-570 |
65 |
3.0 |
手動 |
2.7 |
FG10 |
1000 |
6500 |
5.0-8.0 |
675-1080 |
110 |
5.5 |
手動 |
4.43 |
FG12 |
1200 |
6500 |
5.0-8.0 |
1170-1870 |
155 |
5.5 |
1.5 |
8.7 |
FG15 |
1500 |
8400 |
4.0-6.0 |
1830-2740 |
235 |
7.5 |
2.2 |
12.5 |
FG20 |
2000 |
8400 |
4.0-6.0 |
3240-5400 |
400 |
11 |
2.8 |
20.5 |
FG24 |
2400 |
9210 |
3.6 |
4650-7450 |
580 |
15 |
3.0 |
25.6 |
FG30 |
3000 |
1250 |
3.2 |
11625 |
890 |
22 |
4.0 |
37.7 |
2FG12 |
1200 |
6500 |
5.0-8.0 |
2340-3740 |
310 |
5.5x2 |
1.5x2 |
14.0 |
2FG15 |
1500 |
8400 |
4-6.0 |
3660-5480 |
470 |
7.5x2 |
1.5x2 |
21.1 |
2FG20 |
2000 |
8400 |
3.0-5.5 |
7780-11880 |
800 |
11x2 |
2.8x2 |
36.5 |
2FG24 |
2400 |
9210 |
3.6 |
13600 |
1160 |
15x2 |
3x2 |
46.8 |
2FG30 |
3000 |
12500 |
2.0-3.2 |
14600-23400 |
1785 |
22x2 |
4x2 |
73.0 |
| | 鄭州礦山機械廠系列選礦設備：螺旋分級機、磁選機、節能球磨機、雷蒙磨粉碎機、轉筒烘干機、皮帶運輸機、浮選機。 |
|
